# diy桌游

# 制图

diy三国杀网页制图工具 (opens new window)Panda提供的设计指南,范例,工具 (opens new window)

diy桌游网盘分享 (opens new window)

内附PS,indesign软件。topazAI软件,可用于超分辨率卡图,支持用cpu。

内附indesign模板,可用于HP indigo彩印,打开后,在链接面板修改链接为卡图,之后选中图层一,在属性-框架适应里按第三个按钮,内容适合框架。之后CTRL+E导出为PDF,把PDF发给商家即可。每个PDF文件既A4一面的正反面,包括卡图卡背,卡背的位置翻转参考同文件夹下示例图。

内附PS自动生成出血的动作。PS双击导入动作后,双击动作中的画布大小可以修改出血大小-默认导出在c盘的a文件夹下(或PS-文件-自动-批处理)(目标-文件夹-选择+覆盖动作中的存储为)就可以自定义导出的位置。

AI扩图,对文本框,边框的处理暂时不理想,如果要搭配AI自动生成出血,只适合扩图原画出血,既文本框,边框最好还是人为做出血。如果想要尝试AI扩图,可以考虑使用秋葉aaaki (opens new window)的comfyui整合包,网盘内有转载两个工作流。comfyui整合包里有节点管理器可以修复缺失的节点。

以下无利害关系,仅供参考。

闲鱼“Nancy”,印刷可过油,缺点是可能要等几个月。

淘宝正印坊,印刷可过油,不印没授权的,主要就是三国杀。

淘宝霜灷卡牌;

# 硬挺度

官正诸如珍藏版典藏版那些之所以更硬挺,是因为涂布了上光浆料,会放硬挺剂,所以350g相对DIY的300g纸张硬挺很多,DIY想要实现较高的硬挺度,可行的方法是覆加厚的PET膜。

# 切卡

三国杀:62x87mm-R3mm
万智牌:63x88mm-R3mm(2.48x3.46寸)
标准扑克尺寸: 63.5x88.9mm,(2.5寸x3.5寸)
有一些网站标注万智是63.5x88.9mm,但据老外分享,DIY做63x88mm正好。

重型冲卡机,出血留大了目视对齐容易歪斜,想要避免歪斜,目视对齐的一面出血要小,靠白边的大小来判断是否歪斜,然后平移消弭白边。缺点是要注意力集中,其实也是比较费事的。

  • 定制电动名片切卡机+手动圆角机相对省力很多,主要是不需要集中注意力。只是机器成本要900+200。

小型机器只能切不覆膜的350g纸。能切覆膜纸的定制报价1万。切出来是直角,需要手动圆角机切圆角,由于R3圆角太小,稍微有点误差视觉上会比较明显。主要表现是倒角不对称。

在实践后发现,这种方案最好搭配印刷彩印。只能切不覆膜的纸张,喷墨自印必须要颜料墨水保证耐候性,搭配颜料墨水可以不覆膜的纸张表现力会差一些。

这种1万的切卡机我觉得没意义,不如2~3万左右定制的自动冲卡机,人工上料,需要人工对准1个激光参考锚点。自动冲卡是倒好角的。

  • 印刷厂用模切机

核心原理是刀模,然后机器施加压力,有直上直下的,有滚筒施加压力的。进纸有人工上料对准的,有人工上料后自动对准的,有自动上料的。

搜索关键词:扑克自动冲卡机,早教卡自动冲卡机。

扑克牌印刷厂看视频有些先切成出血大小,然后叠一起用同一个模具模切,不知道是不是为了一致性。

搜索关键词:商标液压模切机

# 印刷厂彩印

数码印刷机一般对起订量要求很低,不过要注意很多是激光碳粉彩印,效果不是最理想,输出一致性很差,碳粉还可能掉。要HP indigo,电子油墨,会有类似于胶印的印刷网纹,官方一般应该是胶印。

同城或淘宝找HP indigo机器的商家,有些商家可能可以上光油或覆膜。上光油一般是更顺滑,不上光油一般就像标准版2022,2023那样,不顺滑,但是油墨还是会反光有光感。一般300g铜版纸A4双面彩印5毛~1块,覆哑膜加5毛~1块,过油一般会贵一点。找不到就找招indigo操作员的公司。

参考前文自行切卡,既印刷又切卡的往往收费不菲,但是如果只印刷的话,一般便宜很多。

# DIY打印双面对齐

软件用Indesign,排好版,链接图片,让内容缩放适配框架。打印机上限纸器装纸以后推紧。打印测试用尺量偏移再微调模板文件,我一般牌面文件固定,微调牌背的文件。

通常纸张纵向和横向的硬挺度不一样,一般纵向上会相对更硬挺一点,所以一般A4最好3x3排列。

# 覆膜·塑封

  • 冷裱膜是pvc,特别厚,而且很软,手感像套了个手机软壳。

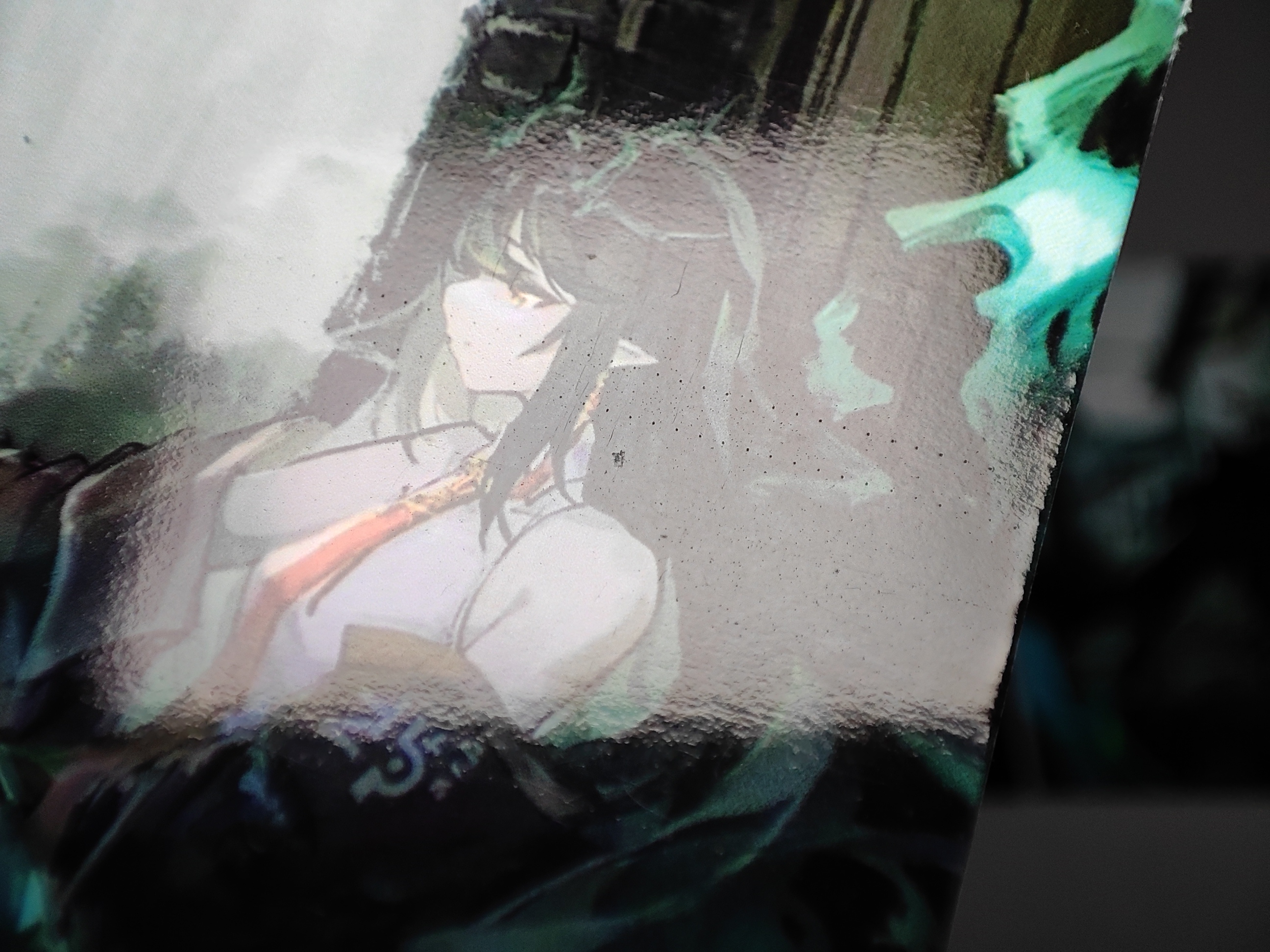

  • 覆膜(热裱膜)普通bopp预涂膜不防刮,指甲可以划出白痕,有些膜不顺滑。
    • 光膜是镜面反射,会成像,和原卡差异较大。
    • 哑膜几乎没有反光,同原卡有差异。
    • 防刮BOPP哑膜手感会有一点粘腻,会有一点新的银行卡上面贴的保护膜那种感觉,没有质感。
    • 阿里巴巴天宝印刷,一款21柔光膜,一款微米30哑膜。光泽度介于哑膜亮膜之间,柔光膜会成像偏漫反射,观感和过光油原卡相对接近些。哑膜则是有一定光泽度的漫反射,相对比较接近覆膜原卡。
    • **DIY建议PET哑膜,可以改善走纸印和棘轮印。**相对稍微更硬挺点,也不怕刮。
  • 印刷厂液压覆膜压力大,还会过压纹机,切割后还是很服帖,diy覆膜可能翘边,起膜。
  • 印刷厂过压纹机可以做凹凸手感和纹路;diy定制十字布纹预涂膜,只有纹理没有凹凸手感。

# 塑封膜

  • 无论是覆膜还是塑封,都是热熔胶合膜层和打印面,开胶撕掉会把打印的图案撕走。

    我定制了【72x99】10丝在售,用于【无损塑封】,既套牌套塑封,牌套的封口对准塑封膜的封口。卡牌可以无损拆出,但是可能有气泡,拿在手里,或轻捏卡牌都能明显感知到有空洞感,牌和牌套之间是空的,而牌套已经黏住塑封膜。

  • 塑封膜不足8丝留边像照片纸的硬度,10丝更硬一点,8丝折中。

    • 商家塑封套餐一般用6~8丝。
  • 推荐大厂艺都千帆定制(淘宝或阿里巴巴),10包起订,算上邮费,10丝7块多一包,8丝5块多一包。

大厂倒角圆润,热熔胶涂布均匀,收缩率低,透明度高。

  1. 把卡牌推到封边底,塑封后约4mm留边。
  2. 封短边则上下留边居中比较稳定,左右目视对齐,无法避免偏差。封长边则左右留边比较稳定,我更倾向于封长边。
  3. 塑封膜外径主要影响留边边距,我定制一般四边都留边4mm。
  4. 三国杀官正出血四边都是2~3mm,所以我倾向于留边四边一致。
  5. 通常留边至少3mm,但有一边是目视对齐,稳妥起见预留7mm,避免误差,留8mm。

三国杀卡牌【62x87】,St尺寸(万智)【63x88】。我会定制三国杀【70x95】,St【71x96】。

# 塑封机

几十块塑料壳的塑封机只有两个辊不如铁壳的4辊平整。

加热方式分为石英管和云母片,石英管是红外灯管。石英管分为内加热和外加热,云母片暂时只有外加热,内加热是把加热管装在胶辊里。外加热是加热管在胶辊旁边加热胶辊。

  • 内加热更均匀,但是加热速度慢,胶辊贵。

  • 云母片加热速度快,预热时间短,传热效率高,连续作业效果好,但是成本高。

    • 200¥雷盛LM320-S(T)内加热,塑料齿轮,19mm胶辊。

    • 350¥平达330C,云母片,金属齿轮(跟客服要云母片的)。

    • 500¥平达330CN是内加热,金属齿轮,25mm胶辊。

    • 720¥平达330TD,云母片+可调高速,适合量很大。

量小不在乎速度慢尽量买内加热,量大尽量买云母片+可调高速,石英管外加热温度不均匀,容易出瑕疵。

塑封机并不是绿灯亮了就可以塑封了,绿灯亮只代表温度传感器检测的点达到设定温度,并不代表整根胶辊的温度都够了。所以使用中可以考虑先调到80~90度,绿灯亮起后预热5分钟左右,再调到需要的温度,再次亮起再酌情开始塑封。温度尽量不要猛猛调高。

# 常见塑封异常

雾状白点,不粘,温度不够(设定过低或胶辊温度不均匀或绿灯没亮)。

泡点(一点一点,点之间有一定间距)温度过高或胶辊需要清洁。

起皱不平整,温度过高或放置不平整。

留边不粘或起泡(类似于手机贴膜有气泡),温度不够或胶辊压力不够,有两个有弹簧的螺丝拧一下。

# 打印机

  家用打印机都是RGB打印机,驱动接收RGB编码,不需要改成CMYK。由喷墨程序将RGB编码转换为CMYK喷墨量。要效果好应进行色彩管理,请参考 (opens new window)用扫描仪校色打印机。

喷墨打印机校色后色域容积远大于CMYK。

  印刷厂如胶印是CMYK四色油墨分别刷一遍,调整CMYK通道可以优化效果,比如把四色黑改成单色黑可以避免重影。

# 堵头

  • 原装颜料太久不打都可能堵死喷头,至少每周打一次可以是喷头检查图。
  • 染料就算是兼容墨水都不会堵,断线基本清洗就正常。

# 效果

  • 染料观感更吸睛,饱和度高,色彩还原能力更好,不存在光线漫射。
  • 具有通透感,亮光感是颜料无法实现的。
    • 缺点一:易褪色,色不稳定,色准和色阶都受到限制,有层次上的损失。

    • 缺点二:染料黑光谱有明显的红色偏移(看起来泛红),既660nm以上波长的可见光反射率上升。

  • 颜料墨水不易褪色,色准高。
    • 有凹凸感(高光纸表面明显墨水颗粒的痕迹)
    • 输出大面积黑色,由于光线漫射反光会产生烫金效应,看着泛白。

# 耐候性

  • 覆膜避光,原厂染料不易感知褪色,兼容染料撑不过一年。

  • 兼容染料中的所谓抗UV墨水,不覆膜,避光3~6个月褪色,见光1个月,阳光直射3天就褪色泛红。

  • 普通兼容染料可能过了1晚就变色了。

  • 原厂染料,能坚持两三倍时间,但最终一样会褪色。

  • 颜料是整体褪色,显旧,不易感知,而染料黑褪色发红,特别显眼。

  • L8168的原装014墨水是干扩机同类染料,覆膜避光耐候性堪比颜料,就是成本高。

# 打印机

打厚纸必须后进纸。

如果打印头蹭纸,可以尝试在设置中勾选“厚纸与信封纸”。

  • 爱普生微压电,兼容墨水成熟,价廉物美,可以换兼容颜料墨水。

一般4万张左右打印头状态不佳,4万张之后基本要用最高质量加大喷墨量掩盖瑕疵。

  • 佳能热发泡,墨水稀,用量大,成本高。换颜料墨水很容易堵死喷头。

佳能g580的原装gi-83墨水是chromalife100染料,耐候性比爱普生普通原厂染料好蛮多,不如爱普生L8168的干式彩扩机墨水。打算用原装墨水可以考虑佳能机型。

惠普对热发泡商用大幅面的建议是每色1.5L墨水换打印头,既4500~6000张左右A4幅面照片更换打印头。一般diy很难用掉那么多墨水。而且佳能打印头容易买还便宜,爱普生打印头坏了,不如买新机。

# 开箱即用:

爱普生L8058,L8168,L805官方驱动带校色文件,原装墨水直接打印不用折腾效果就不错。

  • L8058,L805建议参考后文换墨水并校色。
  • L8168只建议用原装墨水,耐候性显著强于普通原厂染料,色域也明显更广。
  • 佳能六色g580/g680电脑驱动不带校色文件,手机app却有。原装墨水可以用红河纸业提供的 (opens new window)ICC,马甲有G650,G680。ICC对应红河纸张可以选Pecos Gloss既高光相纸。

校色请参考 (opens new window),对原装墨水相对屏幕偏色,也提供了土办法。

极不推荐爱普生四色机的原装墨水

  四色机的原装墨价格不便宜,但是耐候性甚至连L8058的原装墨都不如,而且官方驱动也不提供校色文件。

  如果已经有爱普生四色机原装墨水,可以考虑用红河纸业提供的校色文件。打印机校色文件使用方法。 (opens new window)

红河打印设置推荐 (opens new window);选对光面,亚光一般大差不差。

红河的照片纸基本都是RC相纸,只有Pecos River是铸涂相纸。

glossy是高光;satin和luster国内都叫RC绒面,好像satin会叫细绒,luster叫粗绒;在爱普生驱动里都用高质量亚光纸(luster)。粗绒的光泽度会比细绒高一些。

# 墨水:

只要不是原机墨水都要校色。请参考 (opens new window)。就算用原装墨水也应该校色。

  • A4单面打印,爱普生机型通常共消耗墨水约1ml左右,佳能热发泡可能会多消耗一些。

  • 不打算用原装墨水可以买拆墨空机。

爱普生墨水推荐:

  • 不在乎成本用干式彩扩机墨水,耐候性好很多。
  • 在乎成本,大幅面染料抽墨。
  • 墨库·百度西 兼容颜料,放弃灰阶,尽量只打光线良好的场景。

**干式彩扩机墨水:**L8168(014),D580(墨瓶);D700,D880,D1080(墨盒)。富士墨盒。

**大幅面染料:**抽墨分装(鱼同名不晓自在);P10080D(T42V),P11080D(T53Y),T5680D(T54A)。 其中T42V需要直接倒出来,另两款需要抽墨工具抽墨,就是套在针筒上,变得更细的一个转接头。

  • 大幅面染料耐候性是爱普生普通染料水平,同干扩机同类染料有差距。
  • 黑墨酌情用干扩机墨水,其他墨水换的必要性不大,褪色就是饱和度下降,不显眼,不像黑色褪色直接发狂变红褐色。
  • 如果要求高,C墨水也酌情更换,因为C墨水褪色会恶化整体一个发红的趋势。

兼容染料色域不差,但是耐候性太差。

兼容墨水只推荐颜料,校色icc色域容积达到爱普生原装颜料自行校色的75%左右,原厂ICC的65%~70%。

强烈推荐墨库,中国商用数码墨水出货量第一,至少过滤合格,价廉物美。兼容墨水没什么好折腾的,厂家没有做好的市场,买便宜的就行。最好的兼容颜料,用爱普生原厂毕克树脂成分相似的树脂,色域容积也就是原厂墨水的百分之八十多点。价格要原厂墨水的7折,还不如原厂过期墨盒抽墨。

  • 但是自印卡用颜料墨水,没有特别合适的纸,具体参考后文,各有各的短板。
    • 覆膜或塑封,注意热熔胶寿命不算理想,说不定还没褪色先开胶了。
    • 颜料至少每周打1次可以是打印头检查图,太久不打可能堵死。
    • 兼容颜料低温粘度变高,易斜喷。
    • 热发泡尽量不要用颜料墨水,堵死没得修。爱普生打印头的堵头存在维修可能性,但不要因为能修就存在侥幸心理。
  • 颜料墨水有烫金效应(深色墨水反光会泛白泛青铜色),观感不如染料自然。黑墨酌情用大幅面颜料墨盒抽墨。P6080的HD系列墨水,比K3黑,K3如果便宜也可以考虑,大面积堆黑反光会泛白。P7580的Pro10,12系列黑墨反光不泛白,但是反光可能呈现出青铜色,泛白可能还自然一点。
  • 爱普生大幅面P5080,P7580等的大容量墨盒抽墨。原厂颜料可以改善烫金效应,1.5~2¥/ml。或7910等机型过期墨盒便宜,一样用。
  • 原装粗面黑在哑光纸,粗面纸上黑得多,但是不耐刮擦,如果不覆膜不建议用原装粗面黑墨水。

详细了解请参考【色彩管理-打印机】 (opens new window)

#

  • 印刷厂俗称铜版纸的纸张,准确来说是 印刷涂布纸coated art paper。

没有喷墨涂层,喷墨打印机要用铜版纸颜料墨水(快干颜料墨水),最好改装加热装置。墨水掺了溶剂有腐蚀性,不仅影响打印头寿命,而且低温下粘度会变高,打印容易斜喷或断线。

  • 喷墨用的” 高光铜版纸 “,准确来说是“喷墨铜版纸”inkjet coated paper。

有喷墨涂层,可以吸收更多墨水增加色密度,色彩表现力相当不错。但是:

  1. 涂层也计入克重,相同克重下更薄更软。
  2. 反光能感知走纸印和棘轮印,两张卡摩擦有白痕,必须要保护。
  3. 覆PET哑膜可以改善走纸印和棘轮印。
  4. 只建议用染料墨水,颜料墨水的烫金效应会导致黑色反光光感与其他颜色不同,显得怪异。
  • 白卡纸“。有350g,400g。

白卡纸克重就是纯纸,最硬挺。但是靠纸基吸墨,色密度严重受限,影响表现力,由于墨水被纸张吸收,会泛纸张本色,显得色密度不够。颜料要原装粗面黑才比较黑,但是不耐刮擦,手一摸就变黑。

  • 哑光喷墨铜版纸,matte inkjet coated paper。

所谓“哑光铜版纸”有两类,一类实质就是白卡纸。另一类有涂层。有涂层的我买到过两种:

1、骏马纸业代工,很多小牌子的所谓哑光铜版纸就是贴牌。这个纸我认为可以称为“丝光彩喷纸”。说是哑光,实际上还是有轻微的反光。相对高光铜版纸,走纸印和棘轮印有很大的改善,基本要反光细品才能感知到有走纸印。但是表现力相对高光铜版纸要稍差些。

这个纸经常本身涂层上就有斑驳的痕迹,覆膜后会很明显。

必须覆膜,不覆膜切割后,切口处涂层会有皲裂。覆膜后染料颜料都可以用。

2、我称为”哑光彩喷纸“,有涂层但是不会反光,表现力相对“丝光彩喷纸”要差。我买到过力武的“哑光铜版纸”是这类。

走纸印和棘轮印相对“丝光彩喷纸”改善一点,基本要浅色部分反光细品才能感知。搭配颜料墨水,黑色墨水堆积的地方会有反光,其他地方又没有反光,反光就会有一点斑驳。这款纸如果天气潮湿,颜料墨水干的慢了,会有明显走纸印。

  • 增强粗面艺术纸

走纸印和棘轮印相对哑光铜版纸还要进一步改善,不怎么能感知到,但是由于是涂层和纸基一起吸墨,所以精度锐度相对会差一些,成本还高。

搭配颜料墨水没有烫金效应,观感比较“自然”温暖,但是要写实的作品才能体现,自印卡基本没有。

  • RC双面细绒相纸搭配颜料墨水有非常强的表现力,但又软又薄,只适合塑封。

RC相纸色域最广,广很多。纸张和涂层之间有PE膜隔绝,完全是涂层吸墨,不易感知走纸印,细品可能感知棘轮印。

简单介绍工业用墨水请参考。 (opens new window)

工业墨水:弱溶剂墨水,乳胶墨水,涂料墨水(DTF烫画墨水),UV墨水等,腐蚀打印介质或通过不同原理固化成膜,极易堵头,还具有强腐蚀性,非工业打印头寿命按天计算。

# DIY-PVC卡

DIY可行的PVC卡有两种,一种是PVC免层压,另一种是喷墨PVC白卡。

PVC免层压是PVC卡上涂有热熔胶,打印在PET透明膜上(有喷墨涂层)然后过塑封机,把PET透明膜和PVC卡胶合,然后用重型冲卡器冲卡。热熔胶寿命不长会脱胶,甚至刚做完就起泡。

L8058机型有PVC证卡托架,可以打印在PVC白卡上,必须是喷墨PVC白卡,涂布了喷墨涂层。缺点是只有86x54尺寸。最好用颜料墨水。

88x63尺寸我估计应该是可以打的,只不过喷墨白卡和托架都要定制,不知道在哪定制托架。

L8168机型有一个后部进纸槽,把屁股掀开可以平行进纸。网上搜 L8168 打印证卡看看视频,自己3d打印一个类似的托盘,自己在InDesign软件微调出适配的模板文件。

# 测试不适合diy的

# 切卡

  手动模切机配刀模,挨得太近压力不够会撕扯打印面,而且免不了会有一点位移刮伤打印面,感觉电动模切机也够呛。

  刻字机,要打标记点给机器巡边,A4只能切6张卡,而且机器不能校正角度偏斜,要自己对齐摆放,会有刀口毛刺,而且切割要有垫板保护刀头,垫板有粘性,所以必须要给纸覆膜,或本身就是不干胶有背纸,不然打印面会粘在垫板上。

# 保护

  • 双面RC细绒相纸+水性光油。

  水光油用丝印尖口刮刀在RC相纸的打印面刷一遍,不需要丝印网板,就能实现不错的光泽度和顺滑的手感。裸卡重叠在一起相互摩擦,分离非常顺滑,但是相对原卡明显薄软很多。RC绒面观感更有质感,但与原卡明显不同。

但手动涂布免不了出现瑕疵。

RC相纸表面有一层淋膜,防水,水光油不会马上成膜,而且是孔隙结构,用水光油中的树脂颗粒填充孔隙后,光泽度好,手感顺滑。铜版纸是一层蜡,手动涂布不够均匀,成膜效果不佳。

  • uv光油

  uv打印机打光油,手感不润。手动涂布光油墨水会有油性物质渗进纸张,不清楚是溶剂还是稀释剂之类的成分。

  UVC光油,丝印尖口刮刀不需要丝网,可以薄薄的挂一层,要用高压汞灯,对皮肤,人眼都有伤害,有刺鼻的刺激性气味。LED-UV灯,365或395nm波长的不行。

  原卡一般是过水光油,硬度高,手感顺滑,还会压光(磨光)磨薄涂层。UV光油硬度差很多,顺滑程度明显不如。

橡胶滚筒瑕疵多一些,较厚,明显感知。

丝印网板缺点是没有喷枪清洗不干净,效果比滚筒好,但是从网板拿下来的时候会有痕迹。

  • 亮色墨水

  爱普生P408和佳能pro-300有亮光色墨水通道,但都只是薄薄的覆一层,不能在哑面纸上实现光泽,但是可以实现卡变得很顺滑。

  • 水性光油

  工业用的水性光油,线棒涂布不能流平有纹路,丝网会黏住,塑封机会留下胶辊上的纹理,还会黏到灰尘。喷漆枪要喷的厚一点,但还是免不了会有麻子,往往喷涂量过大,导致纸张吸水,干燥后纸张会翘曲变形。橡胶滚筒不能均匀涂抹。

铜版纸只有表面的蜡有一定防水性能,纸芯不防水。

  • 油墨光油

  油墨光油,黄黄的,不是很透。橡胶滚筒效果凑合,太厚,干的太慢,要几十个小时,免不了会沾到灰尘。油墨要用天拿水清洗,用水冲没用。油墨本身味道较淡,但是天拿水味道相当大,相当上头。

皮肤沾到可以用风油精,含甘油的护手霜等擦一遍再打肥皂清洗。
